一、產品概述
Acrel-BUS智能照明控制系統，是基于KNX總線技術設計的控制系統。KNX總線技術起源于歐洲，是在EIB、Batibus和EHS這三種住宅和樓宇的總線控制技術上發展起來的，其中EIB（European Installation Bus，歐洲安裝總線）是該總技術的主體。
Acrel-BUS智能照明控制系統采用標準的2×2×0.8 EIB BUS總線（即KNX總線）作為總線線纜，將所有的智能照明控制模塊連接到一起并組成一套完整的控制系統，即可實現照明燈具的遠程集中控制，又可實現就近控制功能。該系統理論大連接控制模塊數量達58000多個。
安科瑞智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化控制，特別適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明系統。
二、應用場所
◆智能辦公樓◆智能家居◆智能酒店
◆智能車站地鐵◆智能機場◆智能橋梁隧道
◆智能醫院◆智能學校◆智能商場
◆智能體育場館◆智能展覽場館◆智能小區

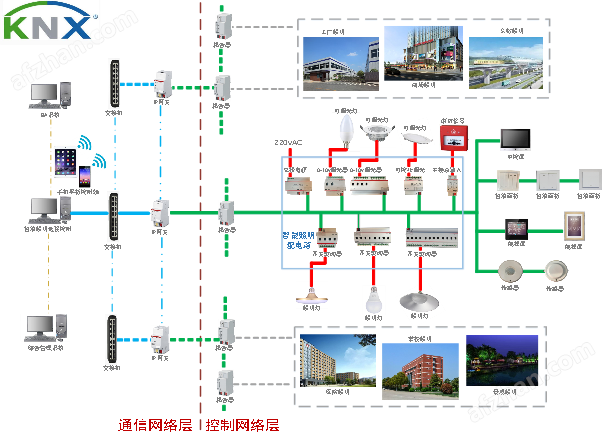

三、系統架構
Acrel-bus 智能照明控制系統中，所有的設備都是通過總線線纜（2×2×0.8四芯屏蔽線）相互連接在一起。需安裝在配電箱內的模塊主要有總線電源、開關驅動器、調光驅動器、IP網關、耦合器、干接點輸入模塊、定時模塊等。這些模塊使用35mm標準導軌安裝。
需安裝在控制現場的模塊主要有傳感器、面板和觸摸屏。其中傳感器作為自動控制感應模塊，嵌入式安裝在走道內。面板和觸摸屏等手動控制設備，可嵌墻安裝在房間、值班室等控制現場。
對于小型且布簡單的項目，可選用10寸中控屏，它直接通過總線線纜和系統連接，無需IP網關轉換協議，設置簡單且成本較低；對于中大型的項目，可通過IP網關接出的網線連接到計算機上，并通過計算機上安裝的控制軟件，實現終端遠程控制。我司研發的ASL1000-K智能照明監控軟件，站在用戶的角度，給予用戶一些靈活可配置的操作，例如對回路名稱修改，場景定義，定時時間編輯等等，讓用戶使用更智能方便。通過外接的路由器發送無線信號，還可以在手機平板等移動端實現遠程控制。
四、系統功能
◆ 手動控制：通過在受控區域安裝智能面板或者觸摸屏,對受控回路負載實現開/關或亮度的調節的控制方式。
◆ 自動控制：根據安裝在受控區域的不同傳感器（如微波傳感器、人體移動傳感器等）所檢測到的外部壞境的變化，自動發出相應的控制信號，實現對受控回路負載的自動控制。
◆ 場景控制：根據不同場景的控制需求,系統可預先設定多種場景控制模式并進行自由切換。
◆ 定時控制：系統按照預設的運行時間完成燈光的自動控制，確保在非正常工作時間內的能源消耗小。
◆ 中央控制：系統對所有受控區域內的負載可集中控制，并可實時監控所有受控回路的開/關狀態。這種控制方式使得照明控制更加方便快捷，省時省力。
◆ 系統聯動：智能照明控制系統還可以與物業管理系統、樓宇自控系統、安防及消防系統聯動。
五、常用產品選型

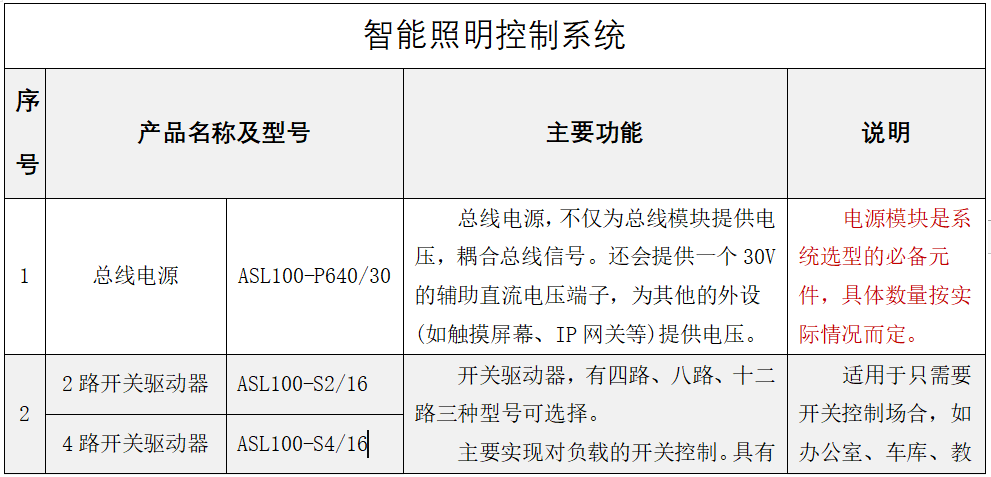

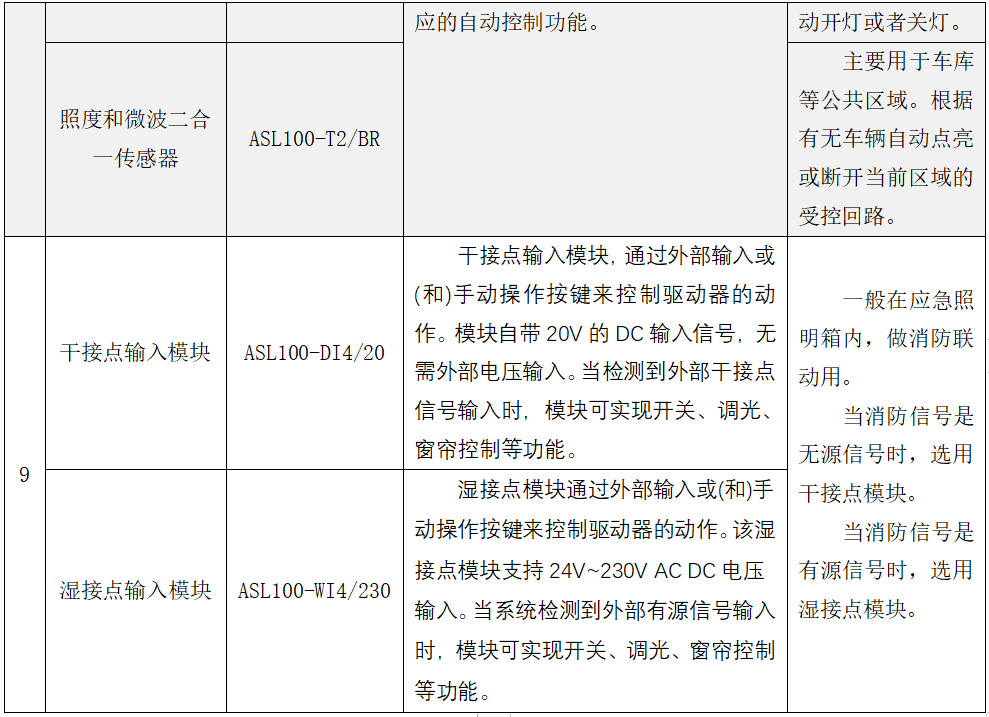

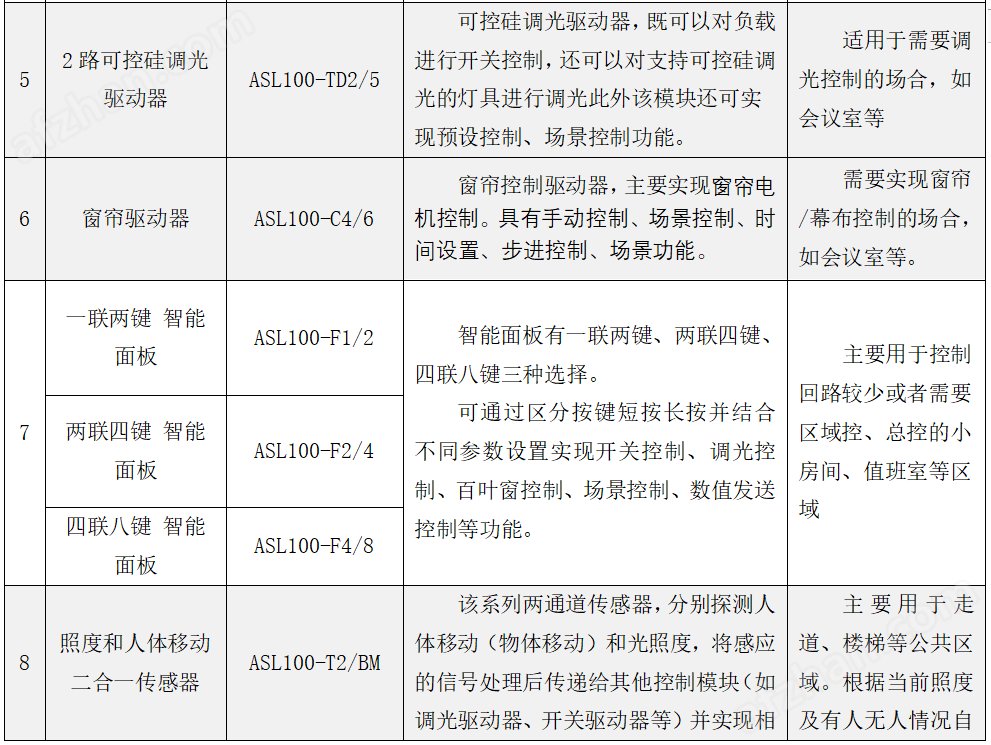

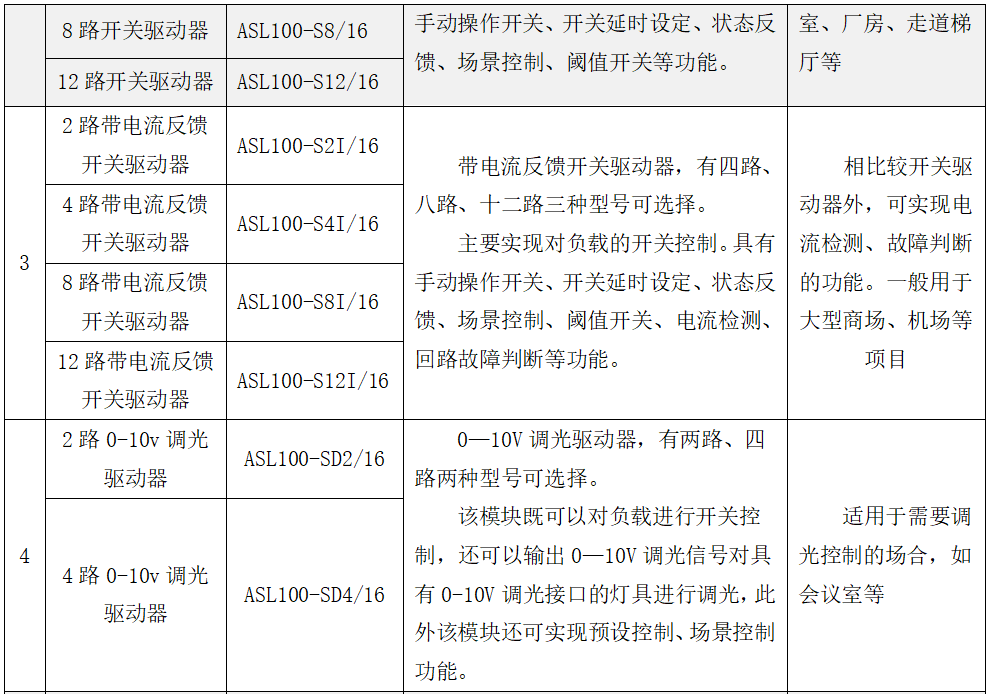

5.1 產品選型

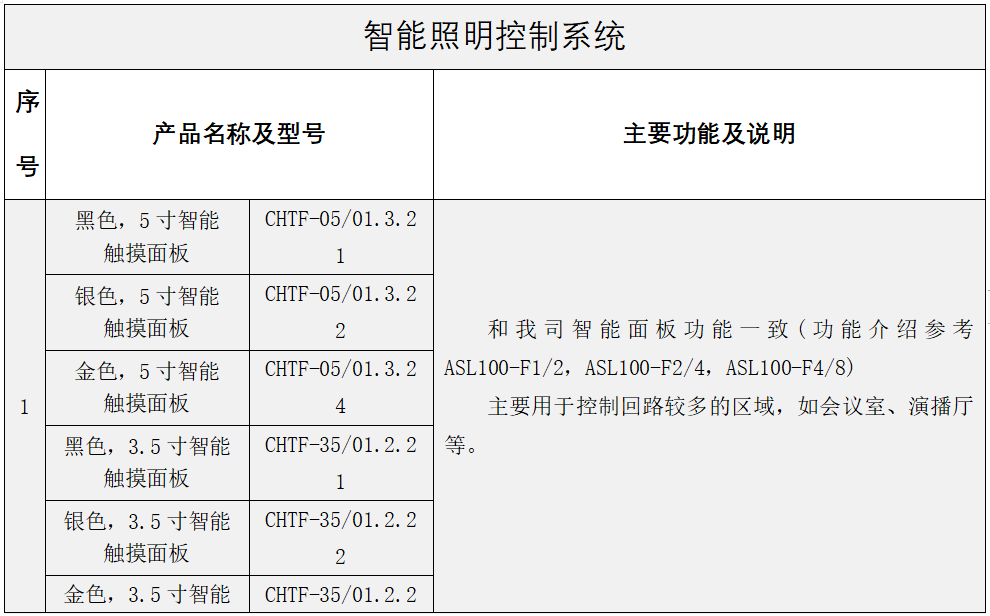

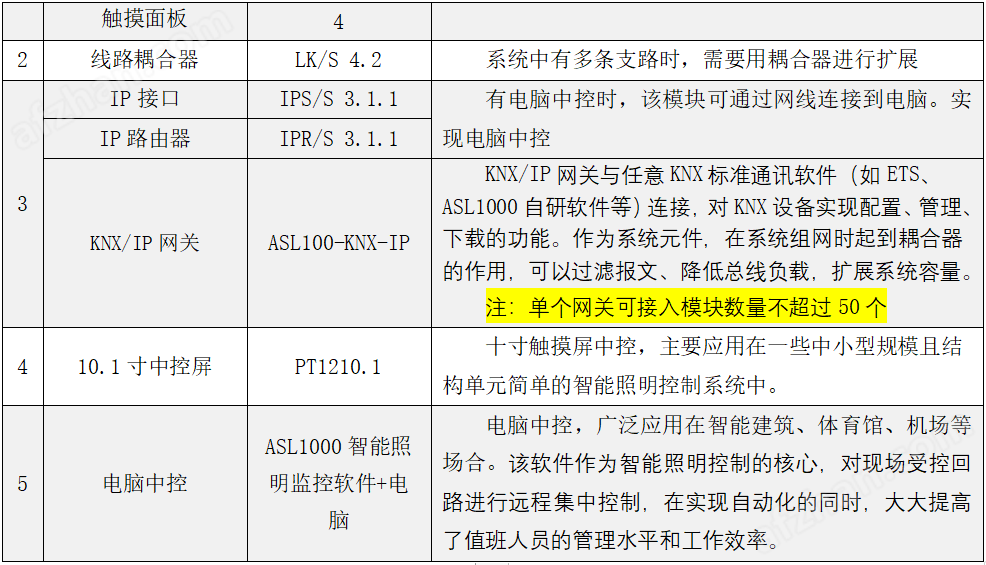

5.2 其他終端產品選型
六、產品介紹

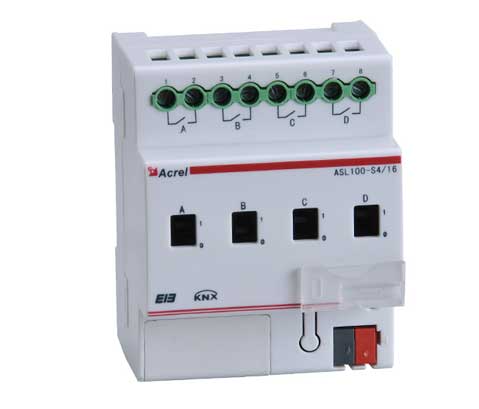

6.1開關驅動器
功能說明
ASL100-Sx/16系列開關驅動器對各強電回路進行開關控制，負載可以為容性、阻性或者感性。同時還具有時間功能、預設功能、場景功能、閾值功能。
ASL100-SxI/16系列開關驅動器除以上功能外，同時具備電流檢測功能，可通過閾值設置判斷回路是否故障。
6.2 0-10v調光驅動器
功能說明
對回路進行開關控制，并輸出0-10V調光信號對具有0-10V調光接口的燈具進行調光。
6.3 可控硅調光器
功能說明
對回路進行開關控制并輸出Triac調光信號對具有Triac調光接口的燈具進行調光。
6.4 窗簾驅動器
功能說明
窗簾驅動器作為執行單元，其作用是對窗簾電機進行直接控制。窗簾驅動器有手動操作和自動控制兩種工作模式。其主要功能有：窗簾控制、時間功能、手動控制、狀態查詢、步進控制、場景控制等。
6.5 二合一傳感器
功能說明
該產品可用于感受外界信號、物理條件（如光、紅外），并將感應的信息傳遞給其它裝置（如調光器、開關驅動器），同時實現功能。產品主要用于照明系統中與亮度有關的場合，或者監控是否有人移動的場合，然后根據監測到的信息執行相關動作。
6.6 總線電源
功能說明
電源模塊為總線供電，耦合總線信號，并且監測KNX/EIB系統的電流。另外本系列的電源還提供一個30V的輔助直流電壓，為其他的外設(如觸摸屏幕、IP網關等)提供直流電源。
6.7 智能面板
功能說明
用于接受按鍵觸動信號，可通過區分短按與長按，以及結合不同參數配置實現開關、調光、場景、窗簾控制、調溫、報警等功能。
6.8 輸入模塊
功能說明
干（濕）接點作為一個二進制輸入模塊，當檢測到有外部信號輸入時，配合驅動器可以和消防系統實現聯動控制。
干（濕）接點輸入模塊通過外部輸入的信號和(或)模塊上的按鍵可實現開關控制、調光控制、窗簾控制、數值發送、場景切換、順序發送、計數、多重操作等諸多功能。

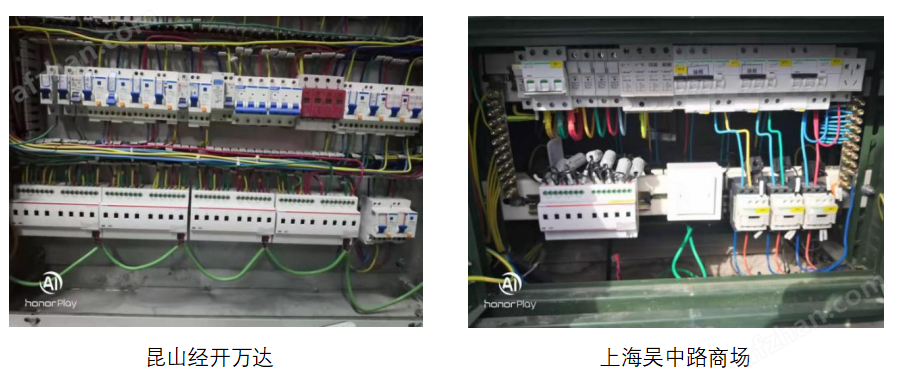

七、現場應用圖片
八、系統*勢
◆ 系統可通過手機、觸摸屏、電腦對現場的燈光、空調及窗簾等進行遠程集中控制，使得控制更加方便智能，用戶體驗更。
◆ 系統中控制模塊均工作在 直流30V 安全電壓下，用戶操作更加安全、舒適。
◆ 系統在實施過程中，盡量充分結合自然光及人員的活動規律來自動控制燈光，可大限度地減少能源消耗，達到很好的節能效果。
◆ 系統采用分布式KNX總線結構，搭建簡單靈活，系統內各模塊互不影響，可獨立工作，系統可靠性更高。
◆ 多種控制方式可供選擇，如本地控制、自動感應控制、定時控制、 場景控制和集中控制等，控制方式更靈活。
◆ 系統的自動控制、遠程集中控制等功能，在實現自動化的同時，大量減少了值班人員的管理費用，提高了管理水平和工作效率。
◆ 升*系統內控制模塊或更改系統功能時，無需增加連接線，不需關閉整個系統，只需更改設備參數即可實現，維護方便，操作簡單。
◆ 系統可與消防系統聯動，在出現消防報警時，強制打開應急回路，方便人員疏散，從而降低了人員傷亡的風險，提高了建筑的安全性。
◆ 用戶可修改，中控軟件中回路名稱、場景等文字說明
